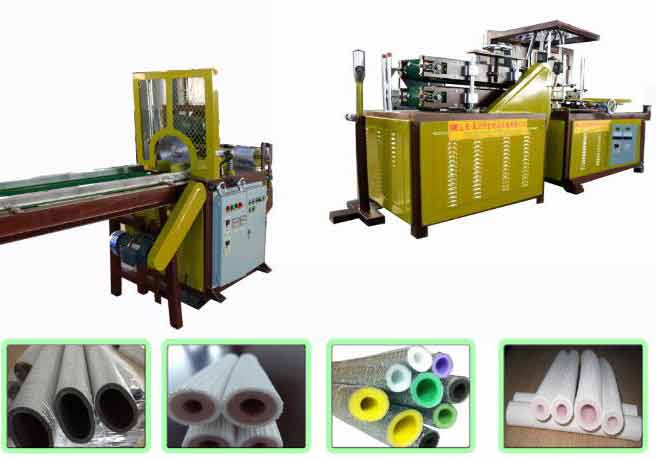

مبدأ عمل آلة درفلة الأنابيب:
1. سيتم قطع لوح XPE/PEF/EPE وفقًا لقطر الأنبوب المطلوب.
2. سيتم طلاء لوح XPE/PEF/EPE المقطوع بغشاء ألومنيوم أو غشاء ملون.
3. ثم يتم ربطها معًا من خلال الصهر الحراري لتشكيل منتجات تغليف أنبوبية.
التطبيق الرئيسي لآلة لف الأنابيب:
تستخدم على نطاق واسع في مجالات أنابيب المياه، وأنابيب العزل الحراري لتكييف الهواء، وأنابيب العزل الحراري للتدفئة الأرضية، وحماية ملاعب الأطفال.
يمكن تعديل قطر الأنبوب وفقًا لمتطلبات الإنتاج، وتشغيل الآلة بسيط ومرن.
التطبيقات النموذجية
عزل خطوط أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) – أكمام من مادة XPE/IXPE لأنابيب النحاس المخصصة للمبردات، بمقاسات مكافئة لـ 1/4 بوصة – 1-1/8 بوصة، سادة أو مطبوعة.
المياه الساخنة/الباردة المنزلية – أنابيب EPE/PEF/XPE لأنابيب PEX وCPVC والنحاس؛ مسارات داخلية مقاومة للتكثف.
التدفئة الأرضية – أكمام أنابيب رغوية لحلقات PEX/AL-PEX؛ مزودة بعلامات مطبوعة على القطر الخارجي والتحكم في طول الدفعة.
المياه المبردة والتبريد – أنابيب ذات جدران أكثر سمكًا وخلايا مغلقة للخطوط الباردة حيث يكون التحكم في التكثف أمرًا مهمًا.
العزل الصناعي – أغلفة PEF/XPE ذات القطر الداخلي الكبير للصمامات والمضخات وحماية الأنابيب المؤقتة.
البيع بالتجزئة لمصنعي المعدات الأصلية (OEM) والعلامات التجارية – أنابيب AC مغطاة بغشاء أو رقائق معدنية مع طباعة الشعار وملصقات الباركود وأطوال ثابتة للبيع بالتجزئة.
الأسئلة الشائعة حول آلة لف أنابيب العزل (آلة لحام أنابيب XPE / آلة ربط أنابيب الرغوة XPE)
ما هي استخدامات آلة لف الأنابيب العازلة؟
تقوم هذه الآلة بتشكيل صفائح الرغوة المسطحة من أنواع XPE أو IXPE أو EPE أو PEF لتصبح عازلًا أنبوبيًا أسطواني الشكل. يتم لف الشريط حول مغزل، ثم يتم لحام أو ربط التماس الطولي حراريًا، ثم يتم تحديد مقاس الأنبوب وقصه حسب الطول المطلوب لاستخدامات أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، والسباكة، والتدفئة الأرضية، وتطبيقات المياه المبردة.
ما هي مواد الرغوة التي يمكن للآلة معالجتها؟
تتعامل معظم خطوط الإنتاج التي تعمل بالصفائح مع مواد XPE و IXPE و EPE و PEF ضمن نطاق السماكة والعرض الذي تدعمه الآلة. يمكن لحام الرغوة العادية بالهواء الساخن؛ أما المواد المغلفة بغشاء أو بورق معدني أو المطبوعة فقد تتطلب ربطًا حراريًا بالأسطوانة أو خط لحام لاصق. أرسل لفة عينة حتى يتم تأكيد طريقة اللحام بدلاً من التخمين.
ما هي أقطار الأنابيب وسماكات الجدران القياسية؟
تغطي نماذج لفّ ولحام الرغوة التي تعمل بالورق عادةً قطرًا داخليًّا يتراوح بين 40 و160 مم وسماكة جدار تتراوح بين 6 و25 مم، مع توفر أحجام أخرى على مغازل مخصصة. القطر الخارجي يساوي القطر الداخلي زائد ضعف سماكة الجدار؛ ويعتمد الاستدارة على معايرة المغزل وتداخل اللحام والتبريد.
ما هي السرعة القصوى التي يمكن أن تعمل بها الآلة؟
غالبًا ما يُشار إلى خطوط إنتاج XPE/IXPE التي تعمل بالهواء الساخن بسرعة تتراوح بين 8 و15 مترًا في الدقيقة، في حين قد تصل سرعة التكوينات الأخف وزنًا من EPE/PEF إلى ما بين 0 و18 مترًا في الدقيقة. يعتمد الإنتاج الفعلي على كثافة الرغوة، وسماكة الجدار، والقطر الداخلي، ونظام التوصيل، والتبريد المحيط، ودورة القطع؛ لذا يجب تحديد الإنتاج بالمتر لكل نوبة عمل، وليس فقط سرعة الآلة.
هل تحتاج إلى غراء للالتصاق؟
يمكن ربط مواد XPE/IXPE/EPE/PEF المتوافقة دون استخدام مادة لاصقة سائلة باستخدام الهواء الساخن أو الربط الحراري. قد تحتاج المركبات المطلية بالرقائق المعدنية أو المطبوعة أو ذات السطح الخشن إلى طبقة أولية أو معالجة كورونا أو نظام ذوبان ساخن/لاصق معتمد. حدد الهيكل النهائي قبل الوعد بتصاق خالٍ من الغراء.
هل يمكنها تصنيع كل من الأنابيب الصغيرة الخاصة بأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) والأكمام الصناعية الكبيرة؟
نعم، باستخدام مغازل وإعدادات سحب مختلفة. تحتاج الأنابيب الصغيرة الخاصة بأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) إلى عرض شق دقيق وضغط خفيف على خط التوصيل؛ بينما تحتاج الأكمام الكبيرة من PEF/XPE إلى دعم أقوى من المغزل، وتشكيل أبطأ، وتبريد دقيق لتجنب التشوه البيضاوي. يمكن لخط إنتاج واحد أن يخدم كلا النوعين إذا كان تكرار تغيير القطر والحجم اليومي يبرران ذلك.
ما هي المرافق والمساحة المطلوبة؟
تستخدم خطوط الهواء المضغوط المرجعية ضغطًا يبلغ حوالي 0.6 ميجا باسكال لأنظمة التغذية/القطع؛ ويعتمد الحمل الكهربائي على عدد السخانات ومحركات السحب والخيارات الإضافية. يمكن تصميم خط لحام بالهواء الساخن يعمل بتغذية الألواح المزود بوحدة قطع وناقل بطول 10 أمتار تقريبًا للنماذج المدمجة، لكن المساحة النهائية التي يشغلها الجهاز يتم تحديدها بعد تحديد عرض الشريط والسرعة وخيارات التكديس.
ما هي خدمات ما بعد البيع التي تقدمونها لمصانع التصدير؟
التشغيل التجريبي في المصنع باستخدام رغوة العميل حيثما تسمح بذلك الخدمات اللوجستية، والتعبئة للتصدير، والإشراف على التركيب، والتشغيل التجريبي، والتدريب على PLC/HMI، والأدلة الكهربائية والميكانيكية باللغة الإنجليزية، وقائمة قطع الغيار، واستكشاف الأعطال وإصلاحها عن بُعد. يرجى ذكر الشهادات الحقيقية فقط — CE/ISO أو ما يعادلها — والإشارة إلى الضمان، ومدة التسليم، وشروط Incoterms وفقًا للعقد.
